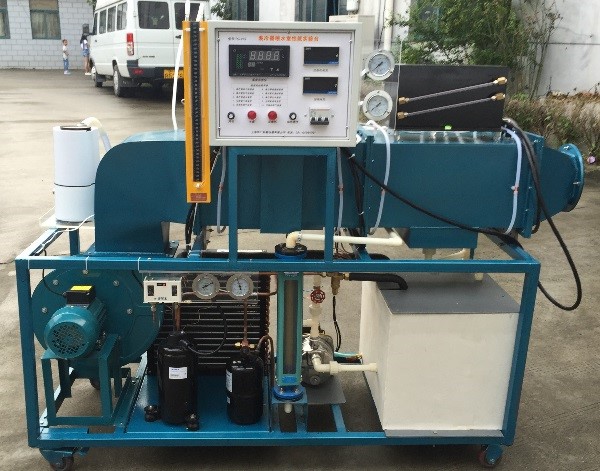

SB-LP空氣的熱濕交換設備性能測定實驗臺
一、產品應用范圍：
空氣的熱濕交換設備性能測定實驗臺了解噴水室及空氣表冷器的組成，通過實驗加深對直接接觸式和表面式熱濕交換設備性能的區別，掌握測量噴水室和表冷器溫度、相對濕度、阻力特性的方法；熟悉換熱量、熱交換效率系數和接觸系數的測定方法。
本實驗系統采用采用優質檢測儀表采集蒸汽壓縮式制冷循環過程中的溫度、壓力、流量、壓縮機功率、電流、等狀態參數，基于面向?qū)ο蠹夹g開發的具有實時性高，基于基礎型機組，增加如下內容：學生設計型與創新型實驗。
二 、產品使用工作環境：
1工作環境溫度： 0-40℃。
2工作環境濕度：< 80% (無冷凝)。
3電源：單相220V，50 Hz。
4、壓縮機：1000W，制冷量 2730W 品牌：日立
5、水泵：自吸式噴射泵，Q＝4.2m3/h，H=35m，N= 370W，電壓220V ，50Hz
6、離心通風機：電機功率370W 電壓220V 風量2850m3/h全壓490Pa 轉速1400r/m 低噪音風機
7、制冷劑：R22
8、風速度可調整。
三 、技術及性能參數：
3.1冷水系統：壓縮機、冷凝器、蒸發器盤管、高壓水泵、流量計、噴水室、噴嘴、表冷器、恒溫室、低噪音風機、加濕器、電加熱器。
3.2測量控制系統：控溫儀表、測溫儀表、數顯電流電壓表、壓力表
四、空氣的熱濕交換設備性能測定實驗臺配置表
|
序號 |
名稱 |
規格 |
數量 |
|
|
1 |
微壓差表 |
0－500Pa |
3套 |
|
|
2 |
壓力表 |
0－0.25MPa |
2套 |
|
|
3 |
笛型管 |
測風速 |
1套 |
|
|
4 |
溫濕度傳感器 |
K型熱電偶 |
10套 |
|
|
5 |
數顯電壓表 |
220V |
1套 |
|
|
6 |
數顯電流表 |
5A |
1套 |
|
|
7 |
智能巡檢儀 |
16通道 |
1套 |
|
|
8 |
取壓嘴 |
12套 |
||
|
9 |
流量計 |
轉子 |
1套 |
|
|
10 |
離心風機 |
0.37KW |
1套 |
|
|
11 |
電機調速度器 |
1套 |
||
|
12 |
壓縮機 |
1.5 |
1套 |
|
|
13 |
蒸發器 |
1.5水箱式 |
1套 |
|
|
14 |
冷凝器 |
1.5 |
1套 |
|
|
15 |
表冷器 |
水冷排 |
1套 |
|
|
16 |
冷凝風扇 |
300吸風220V |
1套 |
|
|
17 |
高壓表 |
1.8 |
1套 |
|
|
18 |
低壓表 |
3.8 |
1套 |
|
|
19 |
壓力保護器 |
1套 |
||
|
20 |
儲液器 |
1 |
1套 |
|
|
21 |
過濾器 |
3/8 |
1套 |
|
|
22 |
液視鏡 |
3/8 |
1套 |
|
|
23 |
膨脹閥 |
2MM |
1套 |
進口 |
|
24 |
不銹鋼水泵 |
370W/220 |
1套 |
|
|
25 |
水箱 |
1套 |
400*300*300 | |
|
26 |
流量計 |
LZB-15 |
1只 |
|
|
27 |
加濕器 |
GO－2028 |
1臺 |
|
|
28 |
測量控制系統 |
1套 |
||
|
29 |
風管 |
1套 |
